KiCad 10.0.3

KiCad — это специализированный программный комплекс, предназначенный для разработки электронных схем и проектирования печатных плат с возможностью дальнейшего просмотра и проверки проекта в интерактивном режиме. По своей сути программа представляет собой набор инструментов, относящихся к классу EDA — систем автоматизированного проектирования электроники. Встроенные модули позволяют не только создавать схемы, но и визуализировать проекты, а также выполнять проверку правил электрических соединений (ERC).

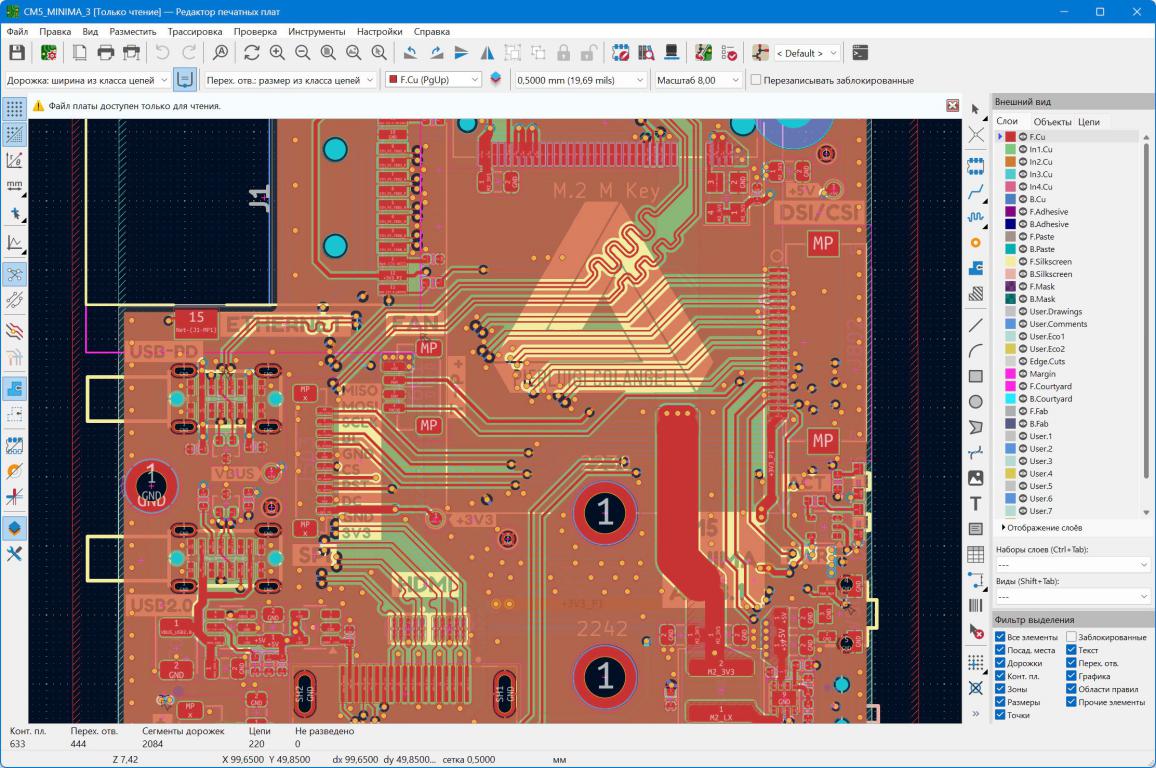

Программа дает возможность разрабатывать сложные электрические принципиальные схемы с использованием библиотек электронных компонентов, а также выполнять проверку целостности сигналов. В состав KiCad входят бесплатные приложения, открытые библиотеки компонентов, шаблоны и дополнительные базы данных элементов. С помощью KiCad пользователь может создавать профессиональные проекты печатных плат и электрических схем, поддерживается проектирование плат до 32 медных слоев. В программе присутствует маршрутизатор push‑to‑shove, предназначенный для работы с дифференциальными парами, а также интерактивный инструм
